雷達測量

行程時間原理

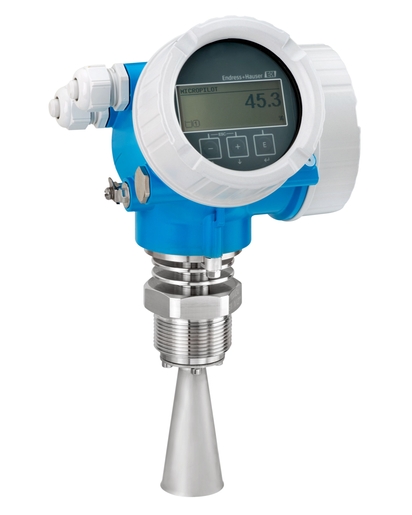

Micropilot FMR51

滿足最高要求的液位測量的標準傳感器

Micropilot FMR51適用于極端工況下的液位測量, 例如石油天然氣和化工等行業的高溫、高壓場合。Micropilot FMR51傳感器采用創新的專利設計，提供最穩定的測量。Micropilot 適用于液體、漿料和泥漿的連續、非接觸式的物位測量。測量不受介質變化、溫度變化、氣相介質或蒸汽的影響?？赏ㄟ^ SmartBlue 應用程序進行遠程訪問。

產品規格參數

測量精度

+/- 2 mm (0.08 in)

過程溫度

-196...+450 °C

(-321...+842 °F)

過程壓力（絕壓）/最大過壓限定值

真空...160 bar

(真空...2320 psi)

最大測量距離

最大測量距離

主要接液部件

316L、AlloyC合金、PTFE、陶瓷

優勢

硬件和軟件開發過程符合IEC 61508標準，單臺儀表滿足SIL2， 同構冗余條件下達SIL3

HistoROM集成數據存儲單元，幫助快速調試、維修和診斷

測量可靠性高，基于多回波追蹤計算，即使倉內存在障礙物依然能夠準確測量

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的菜單引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間和經濟成本

基于雙陶瓷耦合與氣密引線設計，安全性非常高

應用領域

喇叭狀探頭，可勝任極端工況下的物位測量。

過程連接：1?" 螺紋, 卡箍連接或法蘭

溫度范圍：-196 至 +450°C (-321 至 + 842°F)

壓力范圍： -1 至 +160bar (-14.5 至 +2,320psi)

最大測量范圍：40m (131ft), 高級動態響應70m (230ft)

精度誤差：±2mm

K波段：26GHz

國際防爆認證, WHG溢出保護, SIL, 船級認證, 5點線性協議

可通過 Bluetooth? 使用 SmartBlue 應用程序進行遠程訪問

特征和規格

連續液位測量

測量原理

雷達物位儀

特點/應用

Premium精度的儀表即使在嚴苛工況下也能進行液體、漿料和淤泥的連續非接觸式物位測量；

喇叭天線：40...100 mm

特點

SIL 2認證，符合IEC 61508標準

多路回波跟蹤確保安全性和可靠性

HistoROM智能數據存儲單元

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

頻率

K波段（約26 GHz）
